Nhôm Ống Đúc Hợp Kim A6061 T651 China Trung Quốc

Mô Tả Nhôm Ống Đúc Hợp Kim A6061 T651

-------------------------

● Nhôm ống đúc A6061 T651 là một loại vật liệu hợp kim nhôm phổ biến, được sử dụng rộng rãi trong các ngành công nghiệp cơ khí, chế tạo máy, hàng không, và xây dựng nhờ vào các đặc tính cơ lý vượt trội. Dưới đây là mô tả chi tiết:

Đặc điểm nhôm ống đúc hợp kim A6061 T651

-------------------------

Tên gọi và ký hiệu

=> Tên sản phẩm: Nhôm ống đúc A6061 T651

=> Hợp kim: A6061 – thuộc nhóm nhôm hợp kim 6xxx (Al-Mg-Si)

=> Tình trạng xử lý nhiệt: T651 – đã được xử lý nhiệt ( nhiệt luyện và gia công ứng suất )

Ưu điểm

=> Độ bền cao nhưng trọng lượng nhẹ

● Tỉ trọng chỉ khoảng 2.70 g/cm³ – nhẹ hơn thép tới gần 3 lần.

● Độ bền kéo ~310 MPa, giới hạn chảy ~275 MPa → đủ cứng để dùng cho kết cấu, chi tiết chịu lực vừa đến khá.

=> Ổn định kích thước tốt sau gia công

● Nhờ xử lý nhiệt T6 và kéo giảm ứng suất (51), vật liệu ở trạng thái T651 rất ổn định:

● Ít cong vênh, ít biến dạng khi phay CNC, khoan, cắt.

=> Khả năng gia công tuyệt vời

● Dễ cắt gọt, tiện, phay, khoan

● Không bị “kẹt dao” như một số nhôm dẻo hoặc quá cứng

● Phù hợp cho gia công chính xác, làm khuôn mẫu, kết cấu cơ khí, linh kiện CNC

=> Chống ăn mòn tốt

● Hợp kim thuộc hệ Al-Mg-Si nên chống oxy hóa tốt trong môi trường bình thường, kể cả ngoài trời.

● Không bị han gỉ như sắt thép thông thường.

=> Khả năng hàn tốt

● Dễ hàn bằng MIG, TIG

● Không dễ nứt như các loại nhôm độ bền cao khác (như A7075)

=> Dễ anod hóa, xử lý bề mặt

● Có thể anod hóa để tăng chống ăn mòn, tăng độ cứng bề mặt hoặc tạo màu trang trí (nhôm mờ, bóng, đen, vàng…)

● Dễ mạ điện, sơn tĩnh điện

=> Giá thành hợp lý

● So với các loại nhôm đặc biệt hơn (như A7075 hoặc A2024), A6061 T651 rẻ hơn nhưng vẫn đủ mạnh cho đa số ứng dụng dân dụng & công nghiệp.

Tiêu chuẩn quốc tế nhôm ống đúc hợp kim A6061 T651

-------------------------

Quy Trình Sản Xuất Nhôm Hợp Kim Ống Đúc A6061 T651

-------------------------

=> Chuẩn bị nguyên liệu – Luyện hợp kim

● Thành phần chính: Nhôm nguyên chất + Magie (Mg), Silic (Si), Đồng (Cu), Crom (Cr)...

● Hợp kim A6061 được nấu chảy trong lò cảm ứng hoặc lò điện trở.

● Sau đó được đúc thành phôi tròn (billet) → đây là nguyên liệu để ép đùn.

● Ép đùn (Extrusion)

=> Phôi nhôm được nung nóng đến ~ 450 – 500°C.

● Đưa vào máy ép đùn (extruder):

● Dưới áp lực lớn, nhôm được đẩy qua khuôn định hình dạng ống (tube die).

=> Có 2 dạng ống chính:

● Ống đùn liền mạch (seamless): không có mối hàn, chắc chắn hơn.

● Ống hàn (welded): ít dùng với A6061 T651 do yếu hơn.

=> Cắt chiều dài & làm nguội

● Sau khi đùn, ống nhôm được làm nguội nhanh bằng nước hoặc không khí cưỡng bức.

● Cắt thành đoạn tiêu chuẩn (thường 3m, 6m) hoặc theo yêu cầu.

=> Xử lý nhiệt T6

● Đây là bước quan trọng để đạt trạng thái T651:

● Tôi dung dịch (Solution heat treatment):

● Nhiệt độ: ~530 – 550°C

● Sau đó làm nguội nhanh trong nước để "khóa" cấu trúc.

● Hóa già nhân tạo (Artificial aging):

● Nhiệt độ khoảng 160–180°C trong vài giờ.

● Giúp tăng độ cứng và độ bền cơ học → đạt trạng thái T6.

=> Kéo ứng suất dư

● Sau xử lý nhiệt T6, ống nhôm được kéo nhẹ (~1–3%) → Nhằm giảm ứng suất bên trong, chống cong vênh khi gia công.

● Sau bước này → vật liệu đạt trạng thái T651.

=> Kiểm tra chất lượng & hoàn thiện

● Kiểm tra kích thước, độ thẳng, bề mặt, cơ lý tính (kéo, chảy, độ cứng...)

● Có thể thêm bước:

● Anod hóa (nếu yêu cầu)

● Đóng gói chống oxy hóa

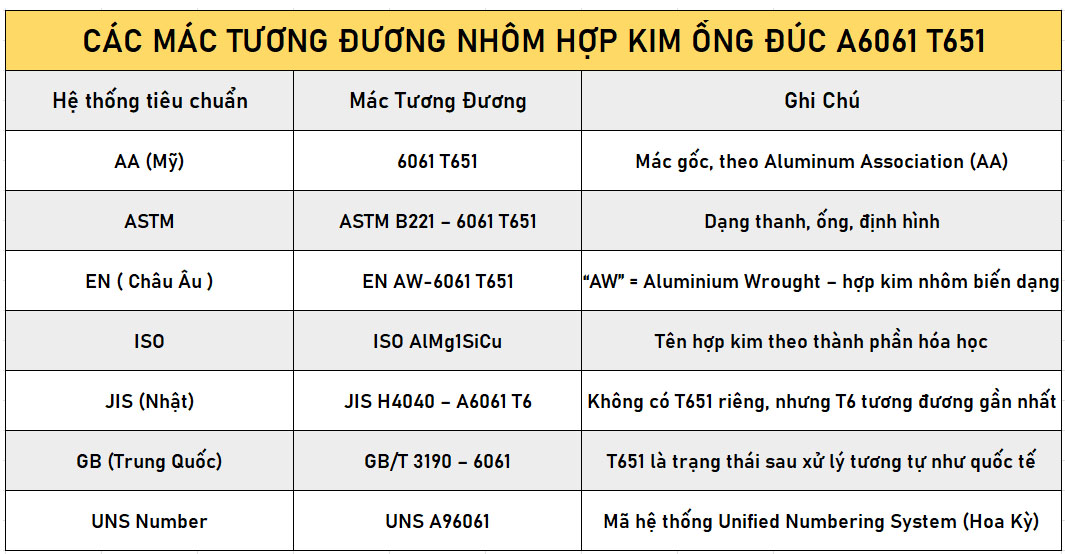

Các Mác Tương Đương Với Nhôm Hợp Kim Ống A6061 T651

-------------------------

 Cơ Lý Kỹ Thuật Nhôm Ống A6061 T651

-------------------------

=> Độ Cứng Brinell: 95

=> Độ Cứng Knoop: 120

=> Độ Cứng Vicker: 107

=> Độ Bền Kéo Tối Đa: 310 MPa

● Ở Nhiệt Độ 371℃ Độ Bền Kéo 24.0 MPa

● Ở Nhiệt Độ 316℃ Độ Bền Kéo 32.0 MPa

● Ở Nhiệt Độ 260℃ Độ Bền Kéo 51.0 MPa

● Ở Nhiệt Độ 204℃ Độ Bền Kéo 131 MPa

● Ở Nhiệt Độ 149℃ Độ Bền Kéo 234 MPa

● Ở Nhiệt Độ 100℃ Độ Bền Kéo 290 MPa

● Ở Nhiệt Độ 24.0℃ Độ Bền Kéo 310 MPa

=> Độ Giãn Dài Khi Đứt: 17%

=> Modun Đàn Hồi: 68,9 GPa

=> Sức Chịu Lực Tối Đa: 607MPa​

=> Sức Chịu Lực Của Ổ Trục: 324 MPa​

=> Tỷ Số Possidon: 0.33

=> Độ Bền Mỏi: 96,5 MPa

=> Độ Bền Gãy: 29,0 MPa-m½

=> Khả Năng Gia Công: 50%

=> Mô Đun Cắt: 26,0 GPa

=> Sức Mạnh Cắt: 207MPa​

Xử Lý Thuộc Tính Nhôm Ống Hợp Kim A6061 T651

-------------------------

Báo Giá Nhôm Ống Hợp Kim A6061 T651

-----------------------

Vui lòng liên hệ thông tin bên dưới để có giá chính xác nhất theo yêu cầu của quý khách

LÝ DO NÊN CHỌN VÀ MUA NHÔM ỐNG HỢP KIM A6061 T651 TẠI KHAI MINH METAL

- Giá cạnh tranh
- Sản xuất, Gia công theo kích thước, yêu cầu, dung sai nhỏ
- Cung cấp đầy đủ chứng chỉ chất lượng, chứng chỉ xuất xứ hàng hóa
- Vận chuyển toàn quốc siêu tốc
- Có nhân viên tư vấn tậm tâm, chuyên sâu, đáp ứng từng nhu cầu đặc biệt của quý khách
- Thủ tục mua bán đơn giản, phương thức thanh toán thuận tiện
- Đổi, trả nếu hàng không đạt yêu cầu như cam kết

ĐC: Số 390 Lô P, KDC Địa ốc, Tổ 5 Khu phố Thiên Bình, Phường Tam Phước, TP. Biên Hòa, Đồng Nai
LIÊN HỆ CỬA HÀNG GẦN BẠN NHẤT TẠI ĐÂY: HỆ THỐNG CỬA HÀNG JACO
Email:  dropmall.vn@gmail.com
Website : https://jaco.vn - https://dropmall.vn
Facebook: https://www.facebook.com/khaiminhcitisteel

Mua Nhôm Ống Hợp Kim A6061 T651 ở đâu?

Phía Nam: Chúng tôi giao hàng miễn phí tại Khu vực nội thành TP. HCM.

Miền trung: Chúng tôi giao hàng theo đường bưu điện hoặc gửi Công ty vận chuyển, Chuyển phát.

Miền Bắc: Chúng tôi giao hàng miễn phí Tại Ga Giát Bát Hà Nội, Quý khách hàng đến nhận tại Ga Hoặc trả thêm phí Vận chuyển từ Ga đến Kho, Nhà xưởng của quý khách hàng (Chúng tôi hỗ trợ điều xe giao hàng tận nơi)
